正侧贴灯方式对比

文章来源:NEXNOVO 浏览次数:123 透明LED显示屏--www.nexnovo.cn

正侧贴灯方式对比


透明屏贴灯方式有两种,晶泓采用的是侧贴,并拥有此项技术的专利。

剖析LED板(PCB)

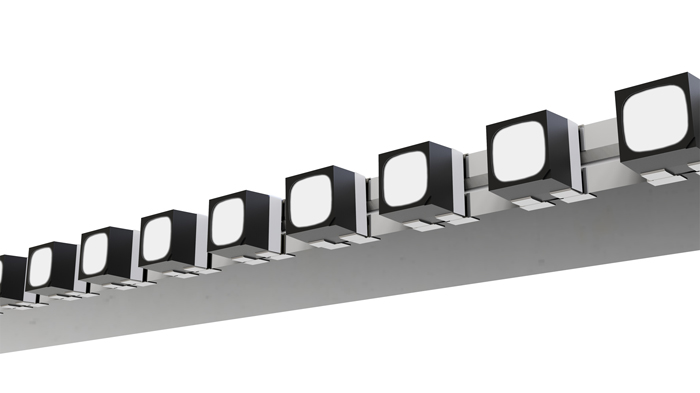

图 1

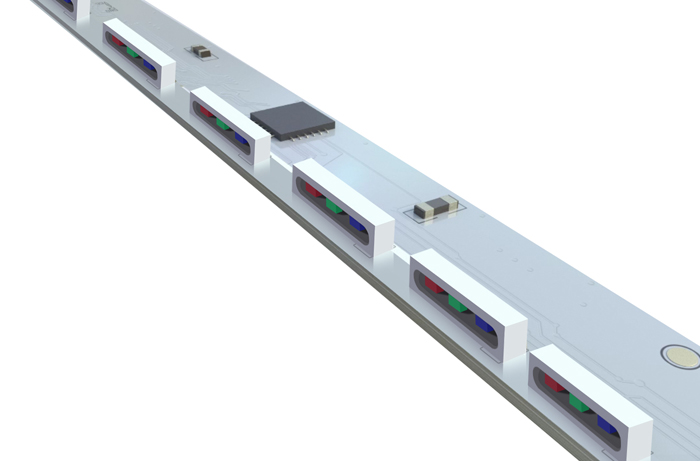

图 2

如上所示,两张照片的LED灯珠在灯条上的焊接位置明显不同。图1 显示了属于晶泓科技的专利解决方案,LED灯珠焊接在灯条(PCB的侧面 2显示了其他工厂焊接LED灯条的方式,LED灯珠焊接在灯条(PCB 这也称为“正贴侧发光”晶泓科技的解决方案灯珠垂直放置直接面观众,因此被称为侧贴正发光”。这可以有效提高观看角度,并增加透明度。

定位的色彩清晰度表现

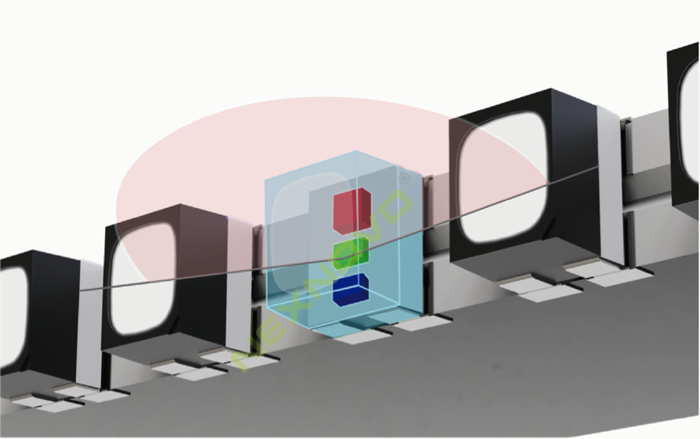

图 3

对于全彩LED 显示屏来说,无论是正贴还是侧贴,灯珠的发光机制都是类似的,都是由红(R)、绿(G)、蓝(B)三色光混合而成,即RGB芯片。

图 4

然而,为了更好地理解这一点,NEXNOVO的侧贴式灯条的解决方案中的RGB芯片是以垂直定位的方式设置的(参见上图3)。其他工厂LED灯条贴片的解决方案,RGB芯片都是横向设置的。(见上图4)


它改变了什么?


图 5

正贴侧发光的LED芯片采用水平放置(见图5),观看者站在哪一侧,就会更多地看到那一侧的RGB芯片颜色。

这是由于RGB芯片水平放置的。所以从左边看,红色将是主要的颜色。从正前方的视角看,蓝色将是主要的颜色。

通过使用NEXNOVO垂直放置LED芯片,从左右看都没有色差。更重要的是,这将使你的显示器呈现最好的视觉色彩均匀的效果

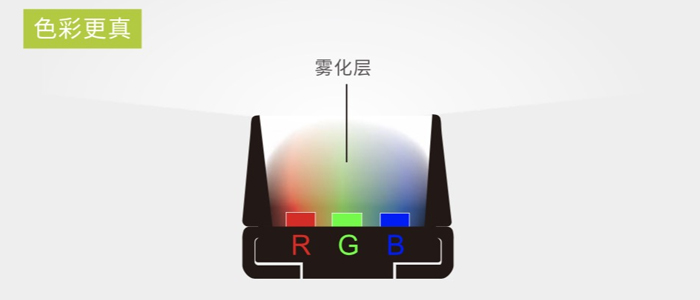

图 6

NEXNOVO的解决方案还包括为RGB芯片定制的外壳,其中包含一个特殊的透镜, 将作为光扩散器。因此,正发光的LED灯珠经过雾化层散射的光线能够使各角度色彩无偏差,而其他厂家的方案则无法达到效果。(见上图6)


观看视角

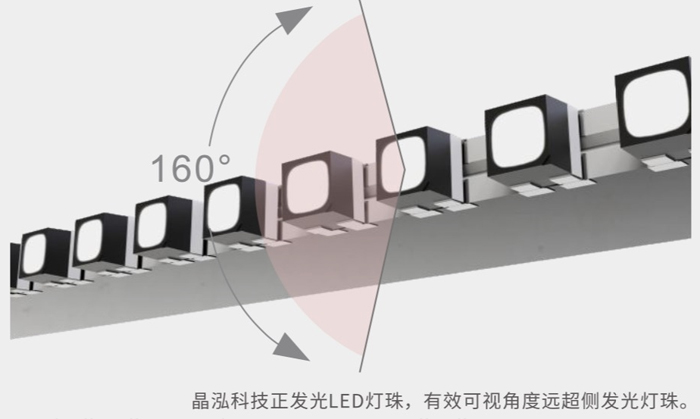

图 7

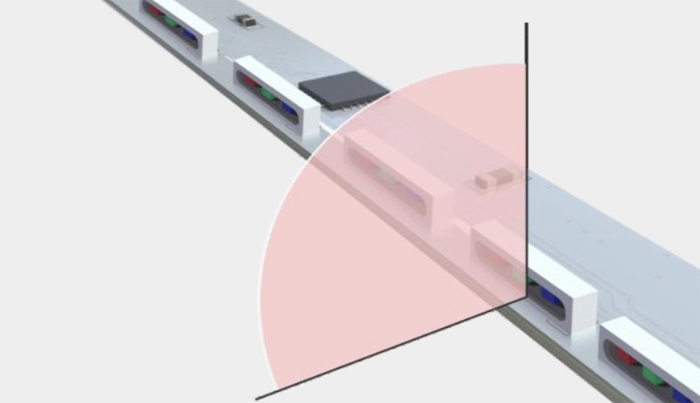

图 8

同样,差异是由提供的解决方案不同造成的。在晶泓科技侧贴的解决方案中灯条(PCB)对于灯珠没有任何的阻隔(图7),观看视角真正实现最大化,达到160度。正贴的解决方案灯条(PCB)将会造成一些角度的视觉障碍,使观看视角变小。(图8)

可靠性和稳定性

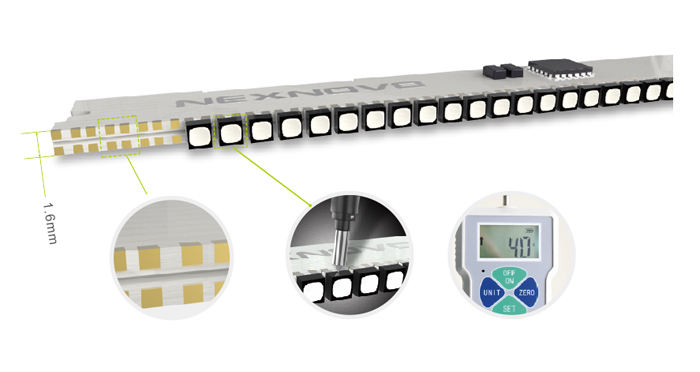

图 9

可靠性和稳定性是晶泓产品的核心理念之一。在经过多年的钻研,晶泓科技的创始人林先生首创3D贴片技术并已申请国内外专利。

晶泓独有的3D贴片技术,是其能在市场长久保持稳定领先的关键之一。灯珠与灯条(PCB)贴得越稳固,显示屏在使用期间出现故障、掉落或变色机率就越小。晶泓科技的3D贴片技术是如此强大,它需要40N的外力推动,才能使一个LED灯脱落。而对比其他厂家产品,LED灯大约只要10N的力就能够使灯珠脱离线路板。有时,屏体在运输过程中就已经需要承受超过10N的重力!



对于您想了解的任何话题,请给我们留言,我们将保持更新。

文稿提供:Carol       编辑:市场部
