正发光与侧发光透明LED显示屏技术的比较


晶泓科技(NEXNOVO)透明LED显示屏,使用独创的3D贴片技术及正发光LED灯珠,该技术长期以来受到专业客户的追捧,晶泓科技所面对的客户群也大部分集中在法拉利、劳斯莱斯、捷豹、奔驰、麦当劳等高端品牌。

透明LED显示屏为什么要用正发光LED?正发光LED与侧发光LED在透明LED显示屏的应用上有什么区别?对很多非专业客户来说,这是一个很难判断的问题,以下从技术角度将正发光和侧发光的优劣做一次全面的对比。

透明LED灯珠的分类



①.视角比较

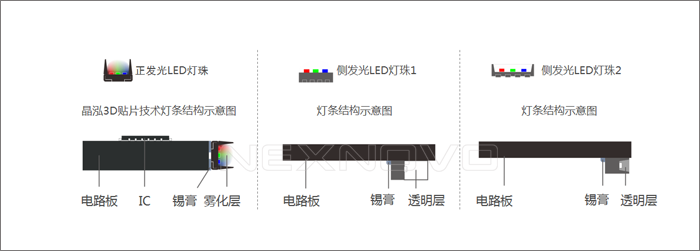

晶泓科技正发光技术

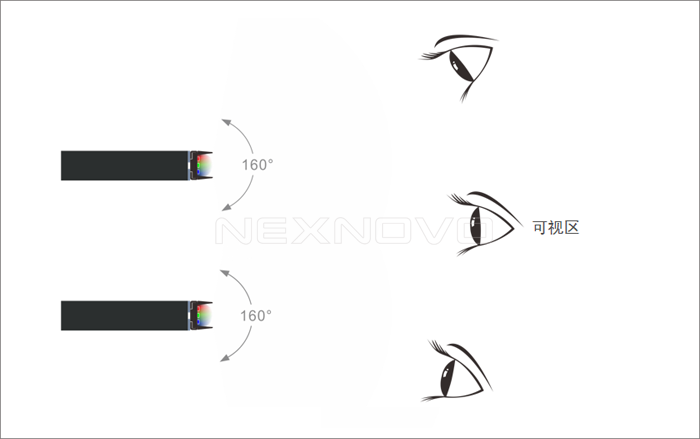

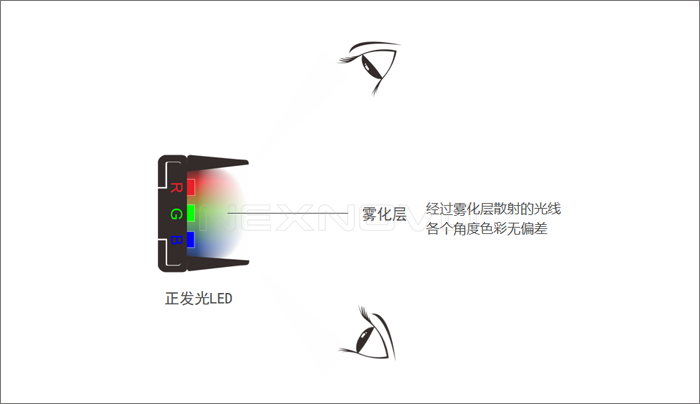

正发光LED是常规LED显示屏的标准灯珠,能够保证全方位160度的可视角度。


侧发光技术

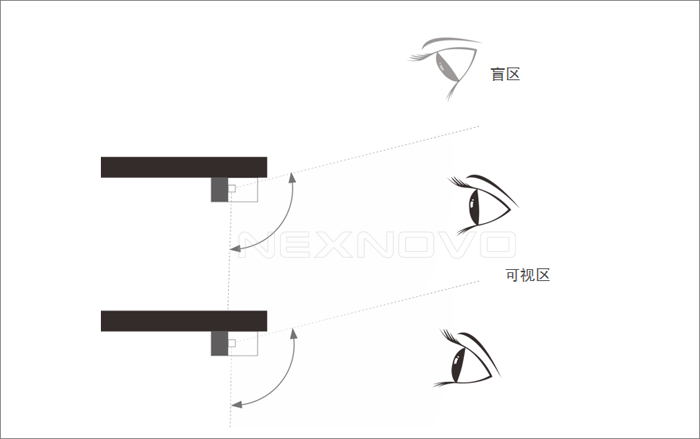

侧发光灯珠安装在电路板的上侧或者下侧,由于电路板的遮挡,只能保证单侧的视角。



②.混色比较




③.抗紫外线

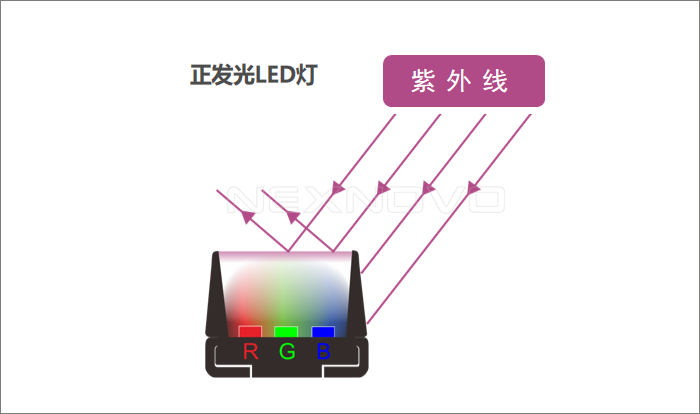

雾化层及抗UV灯壳材料可有效防止紫外线直接伤害LED芯片。

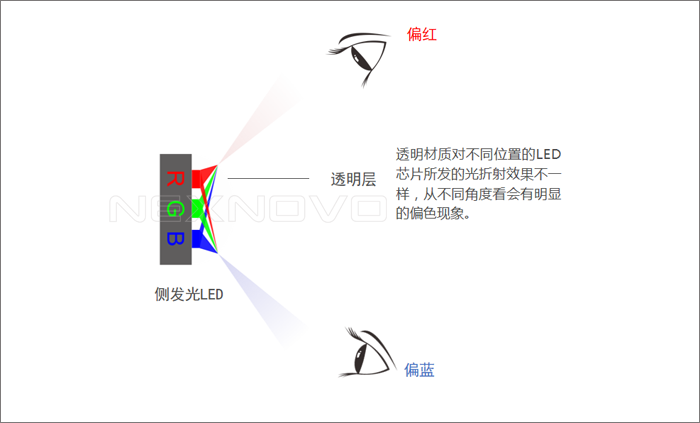

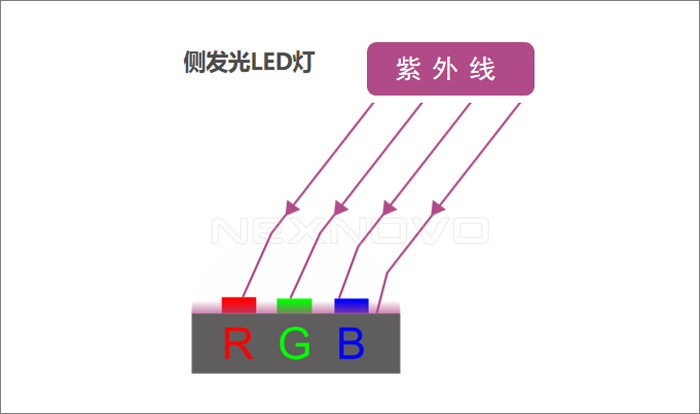

紫外线透过透明层直达LED芯片,芯片将快速衰减,壳体加速老化。


④.屏幕一致性

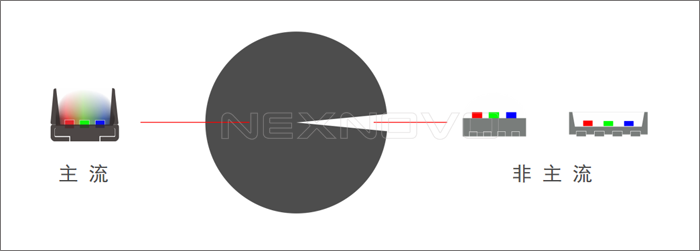

晶泓科技采用主流户外SMD1921,防水防紫外线,该型号LED月产量超过10亿颗,具有可靠的品质保障。侧发光LED为非主流小众产品,产量极小,技术成熟度和产品稳定性还有待考验。

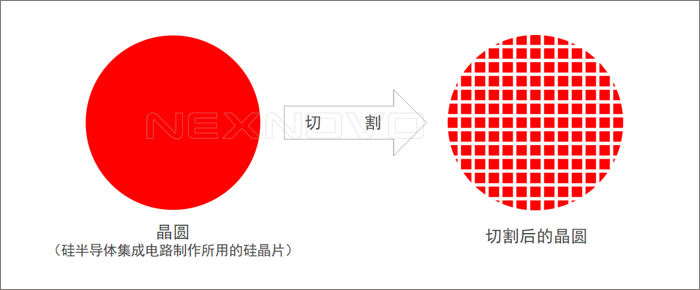

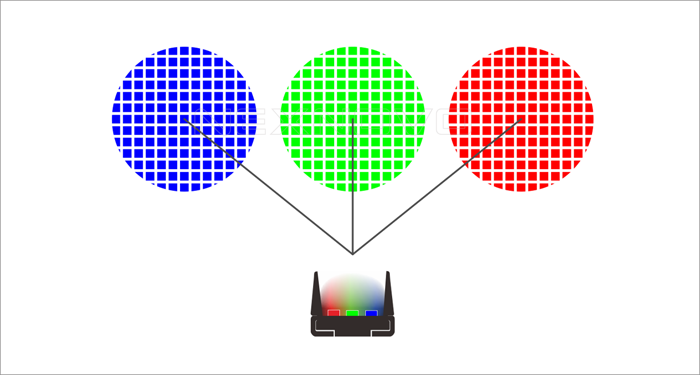

LED芯片由晶圆生产到切割成芯片再到封装成LED等的整个过程,会存在亮度和色度的差异,为了保证一致性,需要从大量的LED灯中分检出不同亮度和色度的批次,专业术语称之为bin。


只有产量大的产品,才能保证每块LED显示屏所使用的LED灯来自于同一Bin(批次)。

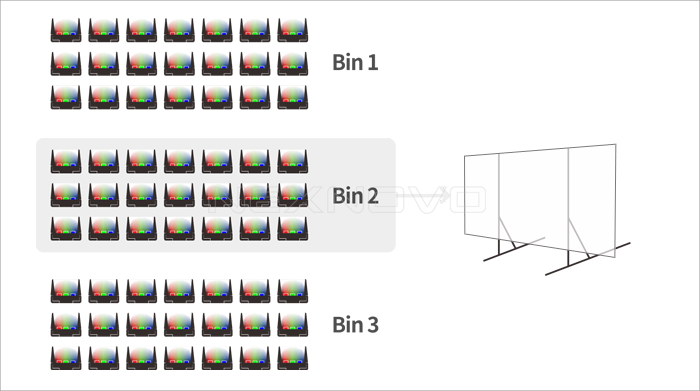

使用单Bin的LED显示屏,能保证亮度和色度的一致性,显示效果层次分明、色彩饱和。

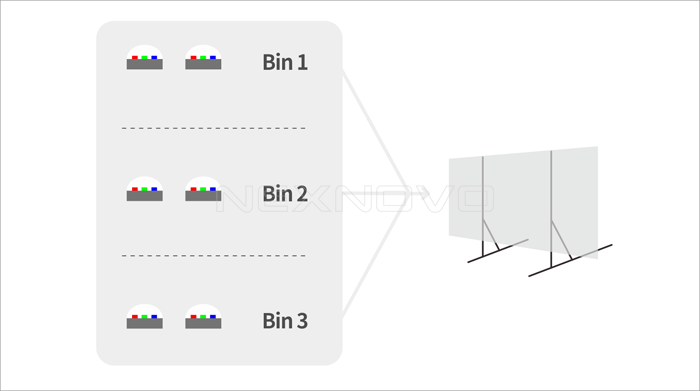

使用多bin的LED显示屏,一致性从一开始就存在瑕疵。


⑤.透明度比较

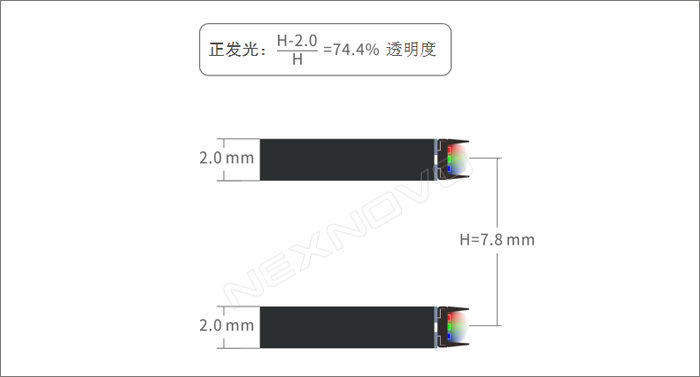

正发光LED和电路板部分都是2mm的厚度,挡光部分仅有2mm。

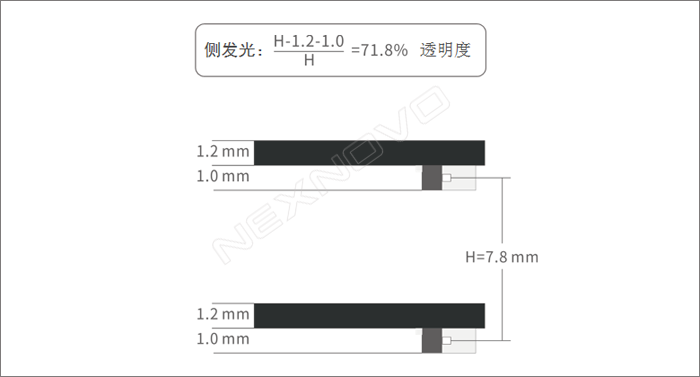

侧发光LED厚度至少1mm,加上1.2mm的电路板,挡光部分至少2.2mm。



⑥.防撞击能力

正发光防撞击能力

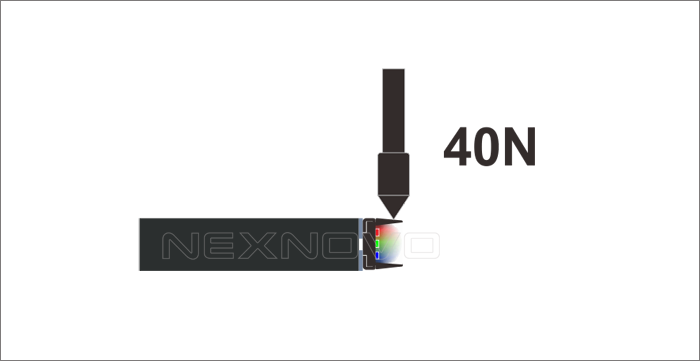

晶泓科技使用3D贴片技术,将LED灯珠牢牢贴装在电路板的侧边缘,灯珠四个引脚与电路板形成平面粘接,可承受40N的破坏性撞击。

侧发光防撞击能力

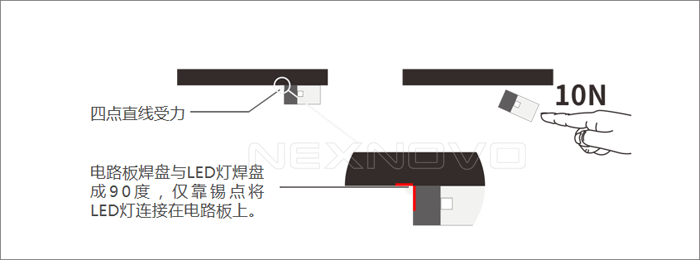

侧发光LED引脚和电路板之间仅靠焊锡粘合,最多只能承受10N推力。


⑦.像素间距

正发光LED

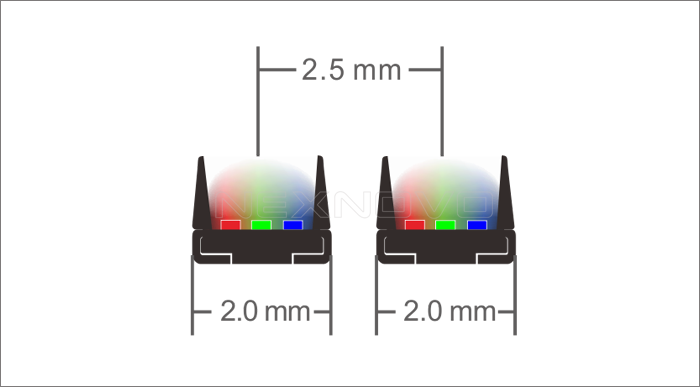

正发光LED由于尺寸小,间距可以做到最小2.5mm。

侧发光LED

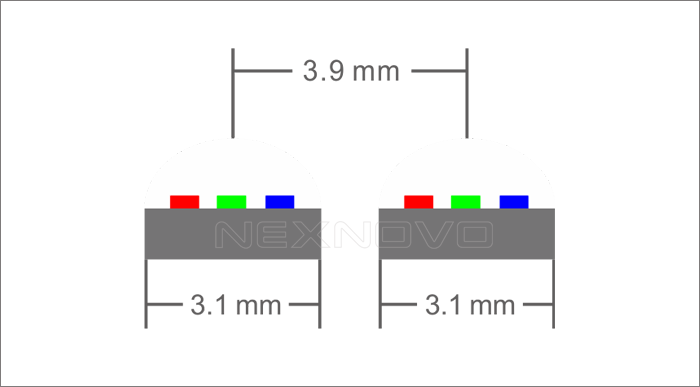

侧发光LED宽度为3.1mm,间距最小为3.9mm
